BN2- 精滤器
BN3- 精滤器
1. 材质 SUS304,SUS316L;
1. 材质 SUS304, SUS316L;
2. 最大工作压力 100 Psi;
2. 最大工作压力 150 Psi
3. 表面抛光处理或亚光处理。
3. 表面抛光处理或亚光处理。

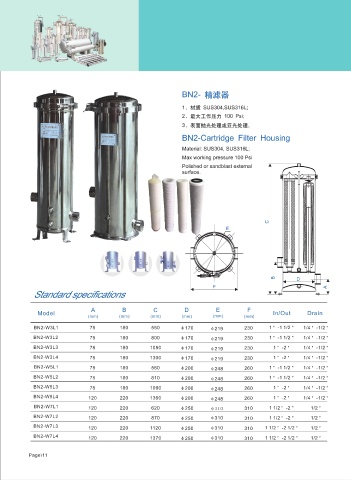

BN2-Cartridge Filter Housing

Material: SUS304, SUS316L; BN3-Cartridge Filter Housing
Max working pressure 100 Psi
Material: SUS304, SUS316L;
Polished or sandblast external Max design working pressure 150 Psi;
surface.
Polished or sandblast external surface .

C
E
E C

D

B
B D
F A F A
Standard specifications Standard specifications

A B C D E F A B C D E F
Model In/Out Drain Model In/Out Drain
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
BN2-W3L1 75 180 550 φ170 φ219 230 1＂ -1 1/2＂ 1/4＂ -1/2＂ BN3-W5L3 80 180 1090 φ200 φ248 344 1 1/2＂ -2＂ 1/2＂
BN2-W3L2 75 180 800 φ170 φ219 230 1＂ -1 1/2＂ 1/4＂ -1/2＂ BN3-W5L4 80 180 1340 φ200 φ248 344 1 1/2＂ -2＂ 1/2＂
BN2-W3L3 75 180 1050 φ170 φ219 230 1＂ -2＂ 1/4＂ -1/2＂ BN3-W7L3 120 600 1160 φ250 φ310 410 1 1/2＂ -2＂ 1/2＂
BN2-W3L4 75 180 1300 φ170 φ219 230 1＂ -2＂ 1/4＂ -1/2＂ BN3-W7L4 120 800 1410 φ250 φ310 410 1 1/2＂ -2＂ 1/2＂
BN2-W5L1 75 180 560 φ200 φ248 260 1＂ -1 1/2＂ 1/4＂ -1/2＂ BN3-W11L3 150 600 1170 φ300 φ360 460 2＂ -3＂ 1/2＂

BN2-W5L2 75 180 810 φ200 φ248 260 1＂ -1 1/2＂ 1/4＂ -1/2＂ BN3-W11L4 150 800 1420 φ300 φ360 460 2＂ -3＂ 1/2＂
BN2-W5L3 75 180 1060 φ200 φ248 260 1＂ -2＂ 1/4＂ -1/2＂ BN3-W15L3 150 600 1180 φ350 φ410 530 2＂ -3＂ 3/4＂
BN2-W5L4 120 220 1360 φ200 φ248 260 1＂ -2＂ 1/4＂ -1/2＂ BN3-W15L4 150 800 1430 φ350 φ410 530 2＂-3＂ 3/4＂
BN2-W7L1 120 220 620 φ250 φ310 310 1 1/2＂ -2＂ 1/2＂ BN3-W20L3 150 600 1190 φ400 φ460 560 2＂ -4＂ 3/4＂
BN2-W7L2 120 220 870 φ250 φ310 310 1 1/2＂ -2＂ 1/2＂ BN3-W20L4 150 800 1440 φ400 φ460 560 2＂ -4＂ 3/4＂
BN2-W7L3 120 220 1120 φ250 φ310 310 1 1/2＂ -2 1/2＂ 1/2＂ BN3-W27L3 150 600 1200 φ450 φ510 630 2＂ -4＂ 3/4＂
BN2-W7L4 BN3-W27L4
120 220 1370 φ250 φ310 310 1 1/2＂ -2 1/2＂ 1/2＂ 150 800 1450 φ450 φ510 630 2＂ -4＂ 3/4＂
