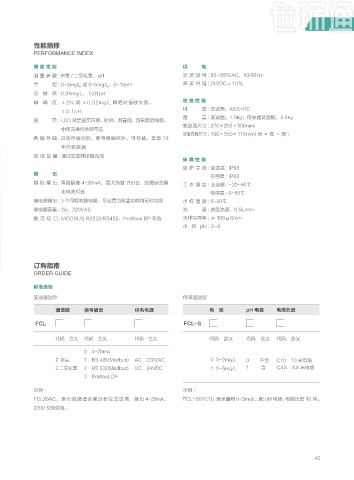

Page 47 - 天健创新T系列产品册V18.0
P. 47
饮用水安全
性能指标
PERFORMANCE INDEX
测量性能 供 电
测 量 参 数 : 余氯 / 二氧化氯、pH 交 流 供 电 : 85~265VAC，50/60Hz
量 程 : 0~2mg/L 或 0~5mg/L，0~14pH 直流供电 : 24VDC±10%
分 辨 率 : 0.01mg/L， 0.01pH
精 确 度 : ±2% 或 ±0.02mg/L 取绝对值较大者， 物理性能
材 质 : 变送器：ABS+PC
±0.1pH
重 量 : 变送器：1.5kg；传感器及面板：4.5kg
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等，
变送器尺寸 : 270×205×100mm
中英文操作菜单可选
安装背板尺寸 : 400×550×118mm(宽 × 高 × 厚)
数据存 储 : 自动存储功能，断电数据保护，可存储、查询 10
年历史数据
现 场 设 置 : 通过变送器按键完成
环境性能
防 护 等 级 : 变送器 : IP65
输 出
传感器 : IP68
模 拟 输 出 : 两路隔离 4~20mA，最大负载 750Ω，故障状态输 工 作 温 度 : 变送器 : -20~60℃
出电流可选 传感器 : 0~50℃
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能 水 样 温 度 : 0~50℃
继电器容量 : 2A，220VAC 流 速 : 典型流速，0.5L/min
数 字 接 口 : MODBUS RS232/RS485、Profibus DP 可选 水样电导率 : ≥ 100μS/cm
水 样 pH : 5~9
订购指南
ORDER GUIDE
标准选型
变送器选型 传感器选型
通道数 信号输出 供电电源 类 型 pH 电极 电缆长度
FCL FCL-S
代码 含义 代码 含义 代码 含义 代码 含义 代码 含义 代码 含义
0 4~20mA
2 余氯 1 RS 485(Modbus) AC 220VAC 0 0~2mg/L 0 不含 C10 10 米电缆
3 二氧化氯 2 RS 232(Modbus) DC 24VDC 1 0~5mg/L 1 含 CXX XX 米电缆
3 Profibus DP
示例 : 示例 :
FCL20AC，表示双通道余氯分析仪变送器，输出 4~20mA， FCL-S01C10，表示量程 0~2mg/L，配 pH 电极，电缆长度 10 米。
220V 交流供电。
42
