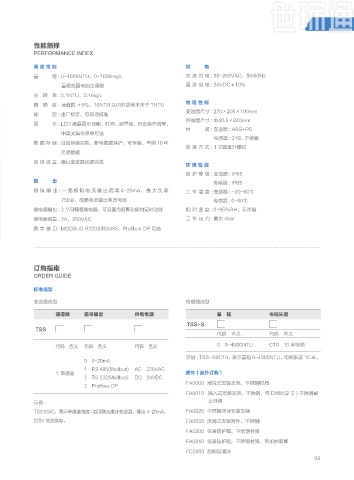

Page 13 - 天健创新T系列产品册V18.0

污水处理 悬浮物 / 浊度 /MLSS 在线分析仪

性能指标
PERFORMANCE INDEX

测量 性能 供 电
量 程 : 0~4000NTU，0~1000mg/L 交 流 供 电 : 85~265VAC，50/60Hz
量程范围可自由调整 直 流 供 电 : 24VDC±10%
分 辨 率 : 0.1NTU，0.1mg/L
物理性能
精 确 度 : 读数的 ±5%，10NTU 以内时误差不大于 1NTU
变送器尺寸 : 270×205×100mm
标 定 : 出厂标定，可现场校准
传感器尺寸 : Φ40.5×240mm
显 示 : LCD 液晶显示日期、时间、测量值、历史趋势线等，
材 质 : 变送器 : ABS+PC
中英文操作菜单可选
传感器 : 316L 不锈钢
数据 存储 : 自动存储功能，断电数据保护，可存储、查询 10 年
连 接 方 式 : 1 寸圆锥外螺纹
历史数据
现 场 设 置 : 通过变送器按键完成
环境性能
防 护 等 级 : 变送器 : IP65
输 出 传感器 : IP68
模 拟 输 出 : 一路模拟电流输出隔离 4~20mA，最大 负载 工 作 温 度 : 变送器 : -20~60℃
750Ω，故障状态输出电流可选 传感器 : 0~60℃
继电器输出 : 3 个可编程继电器，可设置为报警功能和定时功能 相 对 湿 度 : 0~95%RH，无冷凝
继电器容量 : 2A，250VAC 工 作 压 力 : 最大 4bar
数 字 接 口 : MODBUS RS232/RS485、Profibus DP 可选

订购指南
ORDER GUIDE

标准选型

变送器选型 传感器选型

通道数 信号输出 供电电源 量 程 电缆长度
TSS-S
TSS
代码 含义 代码 含义
代码 含义 代码 含义 代码 含义 0 0~4000NTU C10 10 米电缆
示例 : TSS-S0C10，表示量程 0~4000NTU，电缆长度 10 米。
0 4~20mA
1 RS 485(Modbus) AC 220VAC
1 单通道 附件 ( 另外订购）
2 RS 232(Modbus) DC 24VDC
FA0000 浸没式安装支架，不锈钢材质
3 Profibus DP
FA0010 插入式安装支架，不锈钢，带 DN50(2 寸 ) 不锈钢截
示例 : 止球阀
TSS10AC，表示单通道浊度 / 悬浮物浓度计变送器，输出 4~20mA， FA0020 不锈钢浮球安装支架
220V 交流供电。 FA0033 流通式安装附件，不锈钢
FA0800 仪表防护箱，不锈钢材质
FA0810 仪表防护箱，不锈钢材质，带加热装置
FC0400 刮刷自清洗
08
