Wilo-SCH

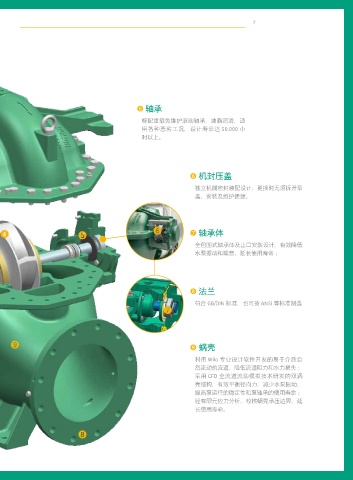

中开双吸泵产品结构
➊ 轴 ➎ 轴承
轴的外形尺寸和刚度经严密的应力计算，适应复杂的 标配重载免维护滚动轴承，油脂润滑，适
运行工况。 用各种恶劣工况，设计寿命达 50,000 小
轴的材料为 20Cr13，采用精磨工艺，超声波无损探 时以上。
伤检验。
轴承跨距小，轴刚性好，挠度小，有效降低振动和噪
音，延长轴上转子部件寿命。
➏ 机封压盖
独立机械密封装配设计，更换时无须拆开泵
➋ 轴封 盖，安装及维护便捷。
泵有多种机械密封和填料密封可供选择，以满足各种
应用工况需要。
可选配轴封外冲洗调节管路，保证了轴封配合面的冲
洗和冷却。 ➍ ➎ ➏ ➐ 轴承体
➌
全包围式轴承体及止口安装设计，有效降低
水泵振动和噪音，延长使用寿命；
➌ 耐磨环
可更换的耐磨环，保护泵体免于磨损，保持水泵始终
高效运行，降低运行成本； ➋
双定位销设计，避免轴向窜动，降低噪声，保障水泵 ➑ 法兰
运行性能。 ➊ 符合 GB/DIN 标准，也可按 ANSI 等标准制造
➐
➍ 叶轮
采用先进的 CFD 全流道动态模拟技术，叶轮经水力
➒ ➒ 蜗壳
平衡和动平衡计算，确保泵腔内较小紊流和回流水泵
在全曲线范围运行中，性能高效且平稳，汽蚀低； 利用 Wilo 专业设计软件开发的易于介质自
精铸叶轮，尺寸精度高，表面光洁，保障水泵效率； 然流动的流道，降低流道阻力和水力损失；
转子均按照 GB9239 标准 G6.3 级标准，做动平衡测试， 采用 CFD 全流道流动模拟技术研发的双涡
确保每台泵均运行平稳。 壳结构，有效平衡径向力，减少水泵振动，
提高泵运行的稳定性和泵轴承的使用寿命；
经有限元应力分析，校核蜗壳承压边界，延
长使用寿命。
➑
