地新风配件

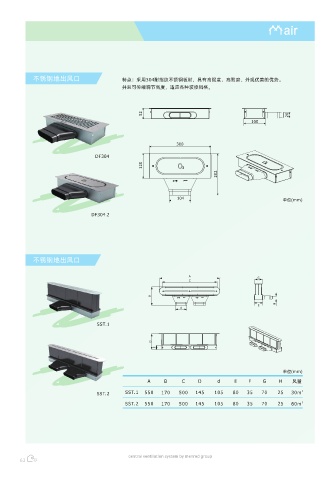

不锈钢地出风口 特点：采用304耐指纹不锈钢板材，具有高强度、高耐磨、外观优美的优势。
并且可伸缩调节高度，适应各种装修风格。
扁管 45° 爬墙弯头 45° 扁管弯头

扁管直接 末端堵头 扁管风阀

单位(mm)

不锈钢地出风口

地出风分支器/分风器/平衡调节阀 配

件

单位(mm)
单位(mm)
A B C D d E F G H 风量
A B C D 风阀个数
SST.1 550 170 500 145 105 80 35 70 25 30m 3 DF206.150 500 260 50 φ150 6
SST.2 550 170 500 145 105 80 35 70 25 60m 3 DF205.150 380 260 50 φ150 5
DF205.100 380 260 50 φ100 5
DF204.100 260 260 50 φ100 4
