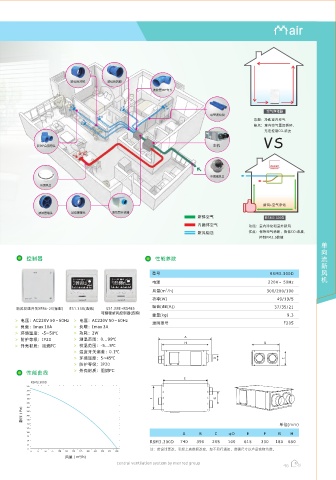

Page 47 - 新风净化系统综合版

RSM3.300D 新风净化主机

有CCC认证的新风净化机 !

波纹管对接 波纹管风阀
波纹管90°弯头

空⽓净化器
双壁波纹管
功能：净化室内空气
缺点：室内空气重复循环，
无法控制CO2浓度
VS
> 高风量，低噪音 双90°合流弯头 主机
> 直流风机，大扭力，多档位调速
> H13滤芯能高效过滤PM2.5，且容尘量大
> 整机采用EPS一体成型，高效保温
不锈钢风口
> 安装及更换滤芯更加轻便
吊顶风口

新风+空气净化
波纹管堵头 波纹管接头 波纹管分支器
新鲜空气 RSM3.300D
内循环空气 功能：室内净化和室外新风
双层保温 电机 高效滤网 降噪 阻燃
新风输送 优点：保持空气清新，降低CO2浓度，
控制PM2.5数值

滤网功能简介 产品结构图/空气流向图 控制器 性能参数

型号 RSM3.300D
流体力学设计，有效降低流体噪音
电源 220V～ 50Hz
3
风量(m /h) 300/200/100
功率(W) 49/19/5
直流无刷电动机 室外进风口
噪音(dB(A)) 37/35/21
新风双速开关XF86-2S(标配) E51.33B(选购) E51.33B+RS485
室内新风口 纱网 可编程新风控制器(选购) 重量(kg) 9.3
高效滤网H13 > 电压：AC220V 50～60Hz
> 电压：AC220V 50～60Hz
滤网型号 F205
> 负载：Imax 10A > 负载：Imax 3A
室内回风口
> 环境温度：-5~50℃ > 功耗：2W
A
> 防护等级：IP20 > 测温范围：0...99℃
H B
> 外壳材质：阻燃PC > 校温范围：-5...5℃
电器盒 > 温度开关偏差：0.1℃
> 环境温度：5~45℃ D C
> 防护等级：IP20
纱网 H13高效滤网 活性炭 滤网更换 性能曲线 > 外壳材质：阻燃PC
E
1、按如图操作将软磁揭开 RSM3.300D
2、将滤芯如图方向拿出更换 375
350
3、将更换后的滤芯放入对应 325
300 F G
名称 等级 数量 维护方式 维护周期 轨道中, 贴上软磁即可 275
250
纱网 / 1 水洗 1个月 225
200
高效滤网 H13 1 更换 6个月 175
150 单位(mm)
活性炭（选购） / 1 更换 6个月 125
100
A B C φD E F G H
75
50
RSM3.300D 740 390 205 100 615 330 180 650
25
0 注：若设计更改，引起上表数据改变，恕不另行通知，准确尺寸以产品实物为准。
0 25 50 75 100 125 150 175 200 225 250 275 300
