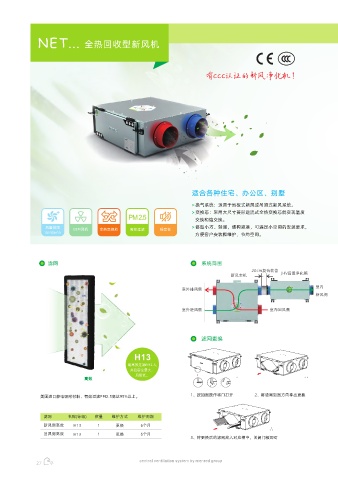

NET... 全热回收型新风机 热

回
收

有CCC认证的新风净化机 ! 型
新
风
不锈钢风口 机

主机

地出风分支器

吊顶风口
适合各种住宅、办公区、别墅 不锈钢
地面出风口
> 换气系统：适用于地板式新风或吊顶式新风系统。
> 交换芯：采用大尺寸菱形逆流式全热交换芯能实现温度
新鲜空气
交换和焓交换。
室内回风
风量范围 > 体型小巧、轻薄，结构紧凑，可满足小空间的安装要求，
EBM风机 全热交换芯 高效过滤 噪音低
150-500m³/h 地新风输送
方便客户安装和维护，节约空间。

滤网 系统简图 控制器 性能参数
20cm复合软管
新风主机 JHV后置净化箱
液晶数显智能型新风控制器， 型号 NET.150 NET.250 NET.350 NET.500
室内
室外排风侧 适用于控制新风机组系统， 电源 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz 220V～ 50Hz
新风侧
以达到室内清新空气的目的。 3
风量(m /h) 150/140/130 250/200/150 350/270/200 500/400/300
可以选择手动控制或自动控 功率(W) 110/95/85 165/145/90 207/167/137 440/305/210
室外进风侧 室内回风侧
送 制两种运行模式。 噪音(dB(A)) 30/25/23 34/26/23 37/34/25 46/43/39
E51.33B
重量(kg) 19 23 25 51
滤网型号 F1101 F1102 F1103 F1104
滤网更换 性能曲线
NET.150 NET.250
250
200 产品尺寸
200 E
静压（Pa) 150 静压（Pa) 150
能高效过滤PM2.5, 100 100 A B
并且容尘量大，
50 50 D C F G
风阻低。
高效 0 0
0 50 100 150 200 0 50 100 150 200 250
风量（m³/h) 风量（m³/h)
压
NET.350 NET.500
美国进口静电吸附材料，有效过滤PM2.5高达95%以上。 1、按如图操作将门打开 2、将滤网如图方向拿出更换 200 400 型号 A B C φD E F G
静压（Pa) 150 静压（Pa) 300 NET.150 820 545 230 100 610 495 225
NET.250 780 695 230 150 610 645 310
100
200
滤网 名称(等级) 数量 维护方式 维护周期 50 100
NET.350 780 795 230 150 610 745 400
新风侧高效 H13 1 更换 6个月 0 0 50 100 150 200 250 300 350 0 0 70 140 210 280 350 420 490 560 NET.500 1250 985 305 200 1130 850 445
风量（m³/h) 风量（m³/h)
回风侧高效 H13 1 更换 6个月 注：若设计更改，引起上表数据改变，恕不另行通知，准确尺寸以产品实物为准。
3、将更换后的滤网放入对应槽中，关闭门板即可
