AIO十项全能High-tech No.1 AIO十项全能High-tech No.1

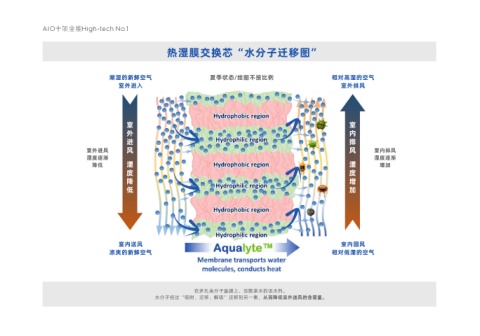

热湿膜交换芯“水分子迁移图” “十三五”国家重点研发计划课题

近零能耗建筑技术体系和关键技术开发项目

潮湿的新鲜空气 夏季状态/绘图不按比例 相对高湿的空气
室外进入 室外排风 承担单位：
热湿效率色标由曼瑞德集团环境
技术实验室检测认定并授权使用 中国建筑科学研究院
©版权设计号：国作登字-2020-F-01134579 课程名称：
室内侧 主动式关键技术研究及产品开发
INDOORS
SA 新风 RA 回风 承担单位：
室
室
Supply air Return air
哈尔滨工业大学
内
外
子课题名称：
排
进
室外进风 室内排风 11 12 13 14 15 SA 20 热回收交换芯的塑料膜开发（热湿膜交换芯）
湿度逐渐 风 湿 风 湿 湿度逐渐 承担单位：
降低 增加 55 60 65 70 75 % 浙江曼瑞德舒适系统有限公司
时间：
度
度
9 8 7 6 5 EA 0
2017年07月至2020年12月，共42个月
增
降
加
低
EA 排风 OA 进风
Exhaust air Outside air 课题成果：
室外侧 ① 水分子迁移特性，无需增加能耗，可实现夏天“除湿”，冬天“加湿”。
OUTDOORS
注：夏天室外高温高湿，室内低温低湿；
热 湿
交 换 70% 冬天室外低温低湿，室内高温高湿。
效 率：
室内送风 室内回风 标定执行标准： ② 室内外温差40度，室外零下20度不结冰。
凉爽的新鲜空气 相对低湿的空气 本产品执行国家标准《热回收新风机组》GB/T21087-2020，以交 适合我国北方寒冷、严寒地区热回收新风机组。
叉逆流方式行进显热与湿量的交换；测量四个风口的温度（℃）或
含湿量（g/kg）。遵照企业评价标准，标定五个等级的热湿效率：
≥55%红标、≥60%黄标、≥65%蓝标、≥70%绿标、≥75%银标。 ③ 焓交换效率≥75％，温度交换效率≥80％ ；达到国际领先水平。
热湿效率越高产品性能越好，综合节能越显著。
符合GB/T51350-2019《近零能耗建筑技术标准》
要求：焓交换效率≥70%，温度交换效率≥75% 。
在多孔高分子基膜上，涂敷亲水的吸水剂。 注：新国标《热回收新风机组》GB/T21087-2020要求：
水分子经过“吸附、迁移、解吸”迁移到另一侧，从而降低室外进风的含湿量。 全热交换效率：冷量回收≥55%，热量回收≥60%。
显热交换效率：冷量回收≥65%，热量回收≥70% 。
