产品技术手册

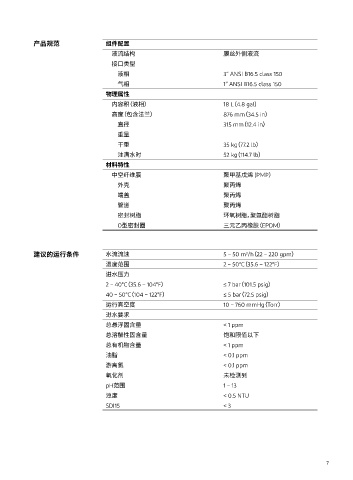

产品规范 组件配置
液流结构 膜丝外侧液流
杜邦 Ligasep 脱气膜组件
LDM-120-HS, LDM-120-LS 接口类型
液相 3” ANSI B16.5 class 150
气相 1” ANSI B16.5 class 150
性能特点 杜邦 Ligasep 脱气膜组件使用专有的聚甲基戊烯（PMP）中空 物理属性

纤维膜，可在液体和气体之间高效地传输气体。 Ligasep 脱气膜 内容积（液相） 18 L（4.8 gal）
组件非常适合液体的脱氧，脱碳和气体控制。 高度（包含法兰） 876 mm（34.5 in）
直径 315 mm（12.4 in）

杜邦 Ligasep 脱气膜组件具有以下功能： 重量
• 中空纤维膜的表皮层可减少水蒸气的透过。 因透过膜的水 干重 35 kg（77.2 lb）
蒸气较少，故可以在膜的气体侧使用鼓风机和其他真空泵 注满水时 52 kg（114.7 lb）
技术。 材料特性

• 为防止气体和液体之间的混合，中空纤维膜在两者间提供 中空纤维膜 聚甲基戊烯 (PMP）
了一个屏障，从而避免了两种流体之间的交叉污染。 外壳 聚丙烯

• 提供稳定而有效的接触面积，使组件出口处的溶解气体水 端盖 聚丙烯
平较低。 管道 聚丙烯
• 可立即输送气体，实现快速启动。 密封树脂 环氧树脂，聚氨酯树脂
• 膜组件的低压降消除了对增压泵的需求，从而降低了能耗。 O 型密封圈 三元乙丙橡胶（EPDM）
• 在线安装可确保连续运行并提高工艺可靠性。

3
“ LS” 膜丝通常用于水中溶解度较低的气体（例如氧气），且对去除率要求高的应用中。 建议的运行条件 水流流速 5 – 50 m /h（22 – 220 gpm）
温度范围
“ HS” 膜丝的设计使吹扫气体与液体之间更有效地接触，对于在水中具有高溶解度的 2 – 50°C（35.6 – 122°F）
进水压力
气体（例如 CO ，H S 和 NH ）是理想的选择。
2 2 3
2 – 40°C（35.6 – 104°F） ≤ 7 bar（101.5 psig）
40 – 50°C（104 – 122°F） ≤ 5 bar（72.5 psig）
产品应用 • 锅炉水
运行真空度
• 超纯水 10 – 760 mmHg（Torr）
进水要求
• 去离子水
总悬浮固含量 < 1 ppm
总溶解性固含量 饱和限值以下
适用行业 • 工业水处理
总有机物含量 < 1 ppm
• 电力
油脂 < 0.1 ppm
• 饮料
游离氯 < 0.1 ppm
• 石油和天然气
氧化剂
• 微电子 未检测到
pH范围 1 – 13
• 制药
浊度 < 0.5 NTU

SDI15 < 3

Page 1 of 4 Form No. 45-D00502-cn, Rev. 0 Page 2 of 4 Form No. 45-D00502-cn, Rev. 0
May 2020 May 2020
7
