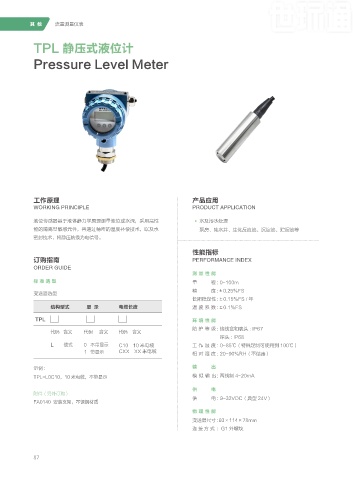

Page 92 - 天健创新T系列产品册V18.0

其 他 流量测量仪表

TPL 静压式液位计

Pressure Level Meter

工作原理 产品应用
WORKING PRINCIPLE PRODUCT APPLICATION

液位传感器基于液体静力学原理测量液位或水深，采用高性 水及污水处理
能的隔离型敏感元件，再通过精密的温度补偿技术，以及水 泵房、集水井、生化反应池、沉淀池、贮泥池等
密封技术，将静压转换为电信号。

性能指标
订购指南 PERFORMANCE INDEX
ORDER GUIDE
测量性能
标 准 选 型 量 程 : 0~100m
精 度 :±0.25%FS
变送器选型
长期稳定性 :±0.15%FS / 年
结构型式 显 示 电缆长度 温 度 系 数 :±0.1%FS

TPL 环境性能
防 护 等 级 : 接线盒和表头 : IP67
代码 含义 代码 含义 代码 含义
探头 : IP68
L 缆式 0 不带显示 C10 10 米电缆 工 作 温 度 : 0~85℃（特殊定制可使用到 100℃）
1 带显示 CXX XX 米电缆 相 对 湿 度 : 20~90%RH（不结露）

示例 : 输 出
TPL-L0C10，10 米电缆，不带显示 模 拟 输 出 : 两线制 4~20mA
供 电
附件（另外订购）
供 电 : 9~32VDC（典型 24V）
FA0140 安装支架，不锈钢材质
物理性能
变送器尺寸 :93×114×78mm
连 接 方 式 : G1 外螺纹
