其 他 液位测量仪表

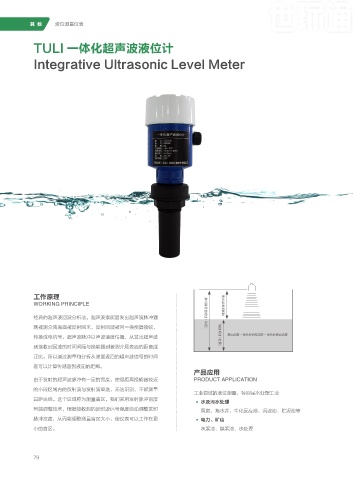

TULI 一体化超声波液位计

Integrative Ultrasonic Level Meter

工作原理 探头距池底高度 探头距液面高度
WORKING PRINCIPLE

经典的超声波回波分析法。超声波换能器发出超声波脉冲遇 ( 已知
液面高度
到被测介质表面被反射回来，反射回波被同一换能器接收， )
液面高度 = 探头距池底高度 - 探头距液面高度
转换成电信号。超声波脉冲以声波速度传播，从发出超声波 ( 待测
到接收到回波的时间间隔与换能器到被测介质表面的距离成 )
正比。所以通过测量和分析从液面返回的超声波信号的时间
差可以计算传感器到液面的距离。
产品应用
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近 PRODUCT APPLICATION
的小段区域内的反射波与发射波重迭，无法识别，不能测量
工业领域的液位测量，特别是水处理工业
其距离值。这个区域称为测量盲区。我们采用发射脉冲宽度
水及污水处理
智能调整技术，根据接收到的反射波信号强度自动调整发射 泵房、集水井、生化反应池、沉淀池、贮泥池等
脉冲宽度，从而能调整测量盲区大小，使仪表可以工作在更 电力、矿山
小的盲区。 灰浆池、煤浆池、水处理

79
