水环境质量 排水管网及入河排污口监测预警

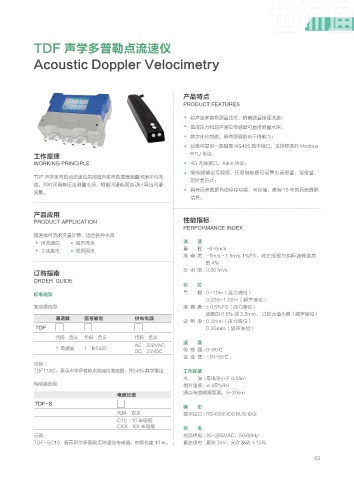

TDF 声学多普勒点流速仪

Acoustic Doppler Velocimetry

产品特点
PRODUCT FEATURES

超声波多普勒测量技术，精确测量特征流速；
集成压力和超声液位传感器可直接测量水深；
数字化传感器，具有很强的抗干扰能力；
仪表可提供一路隔离 RS485 数字接口，支持标准的 Modbus
工作原理 RTU 协议；
WORKING PRINCIPLE 4G 无线接口，Alink 协议；
继电器输出可编程：任意继电器可设置为高报警、低报警、
TDF 声学多普勒点流速仪采用超声多普勒原理测量河渠平均流
定时器方式；
速，同时采用静压法测量水深，根据河渠截面自动计算出河渠
具有历史数据自动保存功能，可存储、查询 10 年的历史数据
流量。
信息。
产品应用
PRODUCT APPLICATION 性能指标
PERFORMANCE INDEX
渠道或河流的流量计算，适合各种水质
河流湖泊 城市污水 流 速
工业废水 灌溉用水 量 程 : -6~6m/s
准 确 度 : -1m/s～1.5m/s 1%FS，其它范围为实际波峰速度
的 4%
订购指南 分 辨 率 : 0.001m/s
ORDER GUIDE
水 位
标准选型 量 程 : 0~10m（压力液位）
0.035~1.52m（超声液位）
变送器选型 准 确 度 : ±0.5%FS（压力液位）
读数的 0.5% 或 3.2mm， 以较大值为准（超声液位）
通道数 信号输出 供电电源
分 辨 率 : 0.8mm（压力液位）
TDF 0.25mm（超声液位）
代码 含义 代码 含义 代码 含义
温 度
AC 220VAC
1 单通道 1 RS485 传 感 器 : 0~60℃
DC 24VDC
变 送 器 : -10~55℃ ;
示例 :
TDF11AC，表示声学多普勒点流速仪变速器，RS485 数字输出 工作环境
水 深 : 最浅不小于 0.05m
传感器选型 相对湿度 :≤ 95%RH
电缆长度 测点与换能器距离：5~20cm
TDF-S
输 出
代码 含义 数字接口 : RS485/MODBUS 协议
C10 10 米电缆
CXX XX 米电缆 供 电
示例 : 交流供电 : 85~265VAC，50/60Hz
TDF-SC10，表示声学多普勒点流速仪传感器，电缆长度 10 米。 直流供电 : 直流 24V，允许波动 ±15%
